電視臺演播廳燈光系統技術升級

日期：2016/4/22 來源：中國演藝科技網

揚州廣播電視總臺（簡稱揚州臺）160㎡演播廳燈光系統始建于1998年，現主要用于揚州臺城市頻道《今日生活》欄目多種類型、形式的主持播報制作。《今日生活》是揚州家喻戶曉的生活類電視節目，也是揚州臺歷經十多年精心打造的品牌欄目。燈光系統是由電動水平吊桿、2 kW桿控螺紋透鏡聚光燈、4×55W、6×55W三基色冷光燈、恒力鉸鏈桿、ETC 96路硅箱、調光臺等早期傳統燈光設備組成。經過多年運行與使用，燈光系統設備的磨損以及燈具光效的衰減，已不能滿足電視節目的制作技術要求，主要存在的問題有：（1）傳統燈具電能消耗大，發光效率低；（2）燈光系統運行穩定性差，不符合燈光技術的要求；（3）設備老舊，氧化磨損重。因此，需對燈光系統的燈具及設備進行系統技術改造。

1系統技術改造總體要求

演播廳燈光系統技術改造涉及到調光系統、吊掛系統、配電系統、燈具配置等。由于該演播廳制作的《今日生活》是日播節目，演播廳的舞美、環境、背景及裝飾是模擬揚州園林景觀的建筑風格，在施工安裝過程中，不能損壞舞美環境背景和景物的裝飾。因此，在技術改造過程中，需節省拆除舞美和重新設計制作舞美景物的費用與周期（整體場景的舞美設計制作費約16萬元，設計制作舞美周期需10個工作日以上），為盡快使演播廳恢復欄目制作需求，需壓縮技術改造施工與安裝時間（施工改造安裝時間為4個工作日），為節約系統技術改造經費投入（技術改造整體經費為32萬元），多方面因素的并存，給技術改造工作增加了一定的難度，而且技術改造工程較為復雜，安裝施工難度大，要在較短時間內完成系統改造的施工安裝和布光調試，并確保性能穩定與安全有效地投入使用，給燈光技術人員帶來了諸多方面的壓力和挑戰。綜合上述各種因素，在燈光系統技術改造的總體設計上，需進行多方面的、綜合的、可行性的技術論證和效果考量：（1）系統改造設計的科學合理性；（2）技術改造措施與系統設備的兼容性；（3）燈具配比與光效體現的實用性。

2系統改造設計的科學合理性

燈光系統的技術改造不同于新建演播廳燈光系統設備的設計安裝。二者區別在于：新建演播廳燈光系統設計與設備的安裝，注重的是系統設備配置的完整性、安裝工藝的可靠性以及運行技術的調校，新建的燈光系統設備較全面，技術配置較統一，資金投入也較大；而老舊的燈光系統技術改造，不能盲目地更換燈光系統和設備，要統籌考慮燈光系統設備的運行狀態、技術改造的項目、程度和具體的改造措施，目的要明確，設計要科學合理。

3技術改造措施與系統設備的兼容性

傳統演播廳燈光系統的技術改造，重點要統籌考慮燈光系統設備改造與新系統、新技術的要求是否一致，使技術改造的系統設備與新設備技術上相互兼容，實現科學、先進、有效、實用的目的。

3.1 供配電系統的改造

原調光系統的供配電是由96路調光立柜供相線至電源分控柜，共用零線并按調光回路集中分配到燈柵層的端子箱，再從端子箱分配到演播廳的水平吊桿上，然后按調光號分配到燈具號。供配電的環節和技術要求較復雜，而更換LED新光源燈具的供配電需用的是直通控制電源。

3.2 DMX512信號控制系統的改造

將原96路調光立柜的A、B雙路DMX512信號控制線直接轉接至512信號放大器的控制箱輸入口，再從輸出口上分別放出A、B雙路DMX512信號線至演播廳的水平吊桿上。由于水平吊桿的折纜板的上端距地面約6 m高，再加上演播廳舞美景物影響電動水平桿升降的幅度限制，這給DMX512信號線的敷設造成了很大的困難。采取的方法是，在燈柵層上方將DMX512信號線沿線槽穿放至電動水平吊桿上部的折纜板，在確保安全的情況下，采用人字梯爬到相應的高度，將施工人員利用電動水平吊桿的升降來進行DMX512信號線的敷設，使新增DMX512信號線的安裝與原系統的布局相一致。

3.3 恒力鉸鏈桿的改造

一般情況下，更換新光源燈具都將原恒力鉸鏈桿進行更換，原因是：

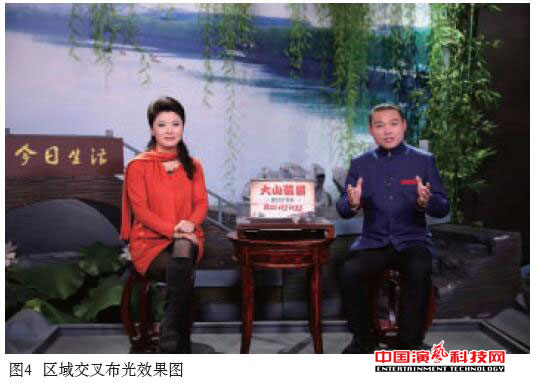

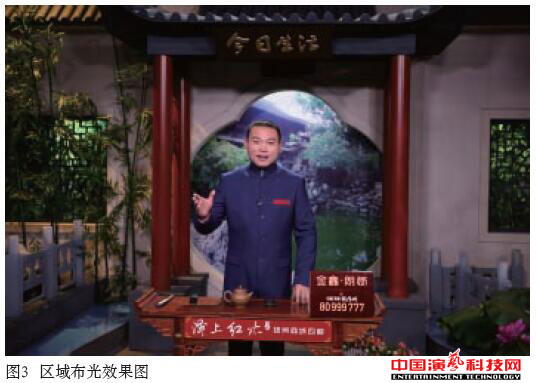

（1）經過多年的使用，恒力鉸鏈桿內鋼簧的拉升力已不夠用。 （2）LED新光源燈具的重量與傳統桿控聚光燈的重量不相同。 （3）老舊的恒力鉸鏈桿上的DMX512信號線和卡儂插接件氧化較重。 （4）傳統設備電源接插件的型號不一致，有水平吊桿上三芯32 A、三芯16 A輸出插口與恒力鉸鏈桿輸入接口不一致，且老型號的接插件已不生產，也不符合使用的技術要求。 若更換44套恒力鉸鏈桿需多支出十多萬元，為了節約資金，決定在不影響功能技術要求的同時，將舊設備進行技術改造再利用。方法是：首先將恒力鉸鏈桿的輸入、輸出接插件統一改造成新型三芯40 A標配給LED新光源燈具供電，再將水平吊桿上老式三芯32 A、16 A輸出口改造成三芯32 A、16 A輸入和新型三芯40 A輸出的轉接線，并將DMX512信號控制線安裝在恒力鉸鏈桿上，使其電源、信號控制形成一致。然后依據LED新光源燈具的重量，對恒力鉸鏈桿的內鋼簧進行逐一調整。通過技術改造，使燈光系統的供配電系統、控制系統、吊掛系統與原基礎設施系統技術相互兼容，使用更方便快捷，使燈光系統運行技術上形成整體的統一。 4燈具配比與光效體現的實用性 演播廳燈具采用了廣州方達舞臺設備有限公司生產的12只5600K 230W LED聚光燈，32只5600K 100W LED平板燈和廣州雅江光電設備有限公司生產的10只87 WRGB混色條燈。在燈具方面，重點是根據欄目的主持區域和環境布局，布光上滿足夠用、實用、有效三原則。夠用，即數量上夠用即可，不進行滿天星掛燈布光；實用，則要依據演播廳欄目的舞美環境、背景景物，與主持區域的布局和主持形式進行有針對性的、準確的吊掛所需燈具，避免多余的燈具影響布光燈位；有效，則要依據演播廳整體舞美布局和效果需求，充分利用燈具的光效特點進行人物造型布光和環境渲染烘托，因此對于燈具的顯色性和光照度要求極高。 具體的燈具光效配置是： （1）將12只230W 5600K色溫的LED聚光燈按欄目區域的主持位置進行定點逆光布置和局部景物輪廓的勾畫，燈具的高顯色性和出光柔和、極佳的調光線性，控制好定點區域和過渡區域的亮度比，體現人物與環境的亮度過渡層次。 （2）將32只100W 5600K色溫的平板燈，按不同主持區域和主持人的主持風格進行準確的區域布光，在區域布光中要充分考慮多區域的整體布局，運用交叉布光的方法（即一燈多用），若按常規區域布光的方法，在有限的空間中進行單區域布光會相互干擾影響燈位。 （3）10只87W RGB混色條燈用于舞美環境、背景的渲染與烘托。RGB條燈的特點是體積小、色調變化多、便于吊掛安裝，可在狹小的舞美環境背景中進行環境、背景、物體的勾畫和渲染。 （4）在逆光、人物造型光、環境背景光的布光中，重點是要依據主持區域的空間、布局和主持人的形象、風格以及視線方向，確定燈位的角度、高度、照度和整體的光比度，并嚴格控制好每只燈的光照范圍，要盡可能地遮掉多余的散射光，特別要把控好人物造型光與環境背景光的光比，避免人物造型光散射到環境背景，否則會影響整體的人物形象和畫面層次。
